凝りもせずダミーロードを作ってみた。

　いえね、何年か前にダミーロードを作ってはみたものの、なんか今一なので
再度挑戦してみた。先の記事で1K6/Wの水冷アンプを作ったときにもっとええ
ダミーロードがあればなぁ、と思った次第でして。
何があかんかというとパワーを食わしてると缶の中のオイルの上の方だけが
アチチになって底の方はひんやりしてるという状態、時々手でゆっさゆっさと
オイルを撹拌する始末でして、、、

こんなのを使ってみることにした、50Ω　250Wてほんまかい！！！大きさは3cm x 1cm

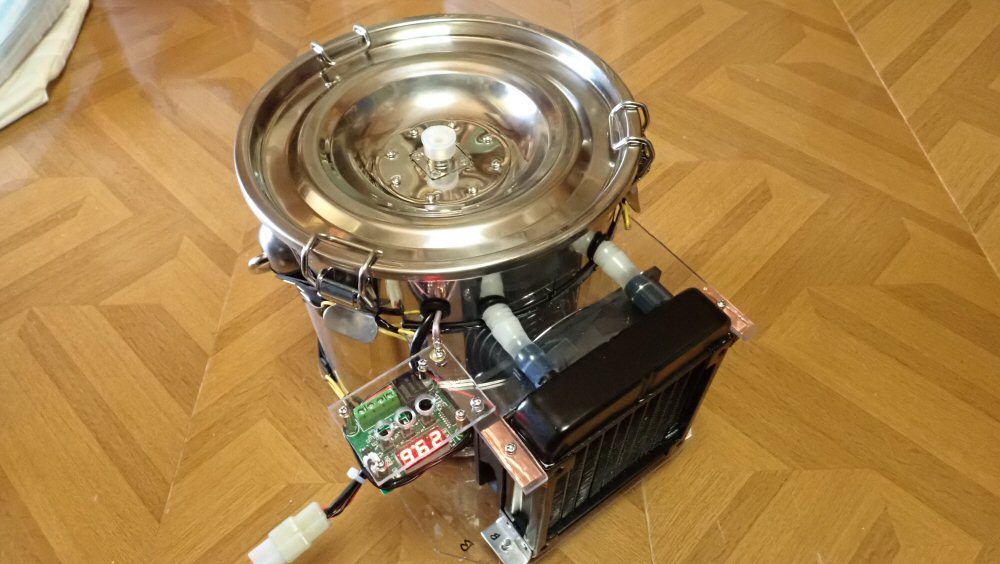

まぁ、勿体ぶってもしかたないので出来上がりから

油をラジエータに循環させて空冷します。ここは先の1K6/Wと同じ構成にした。

　

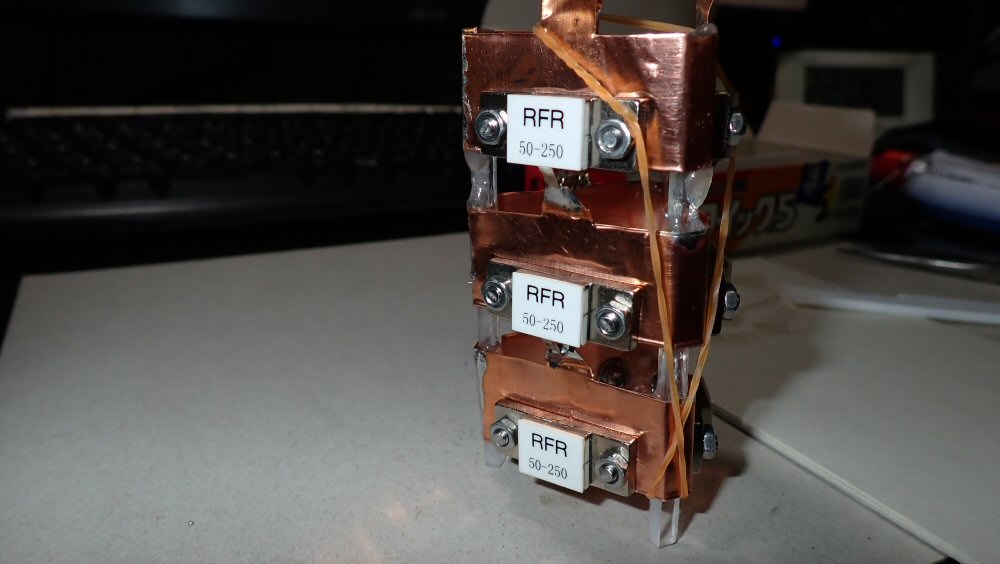

50Ωを３パラにして、さらにそれを3段シリーズ
250w x 9 = 2250w そんなわけないわな。

　

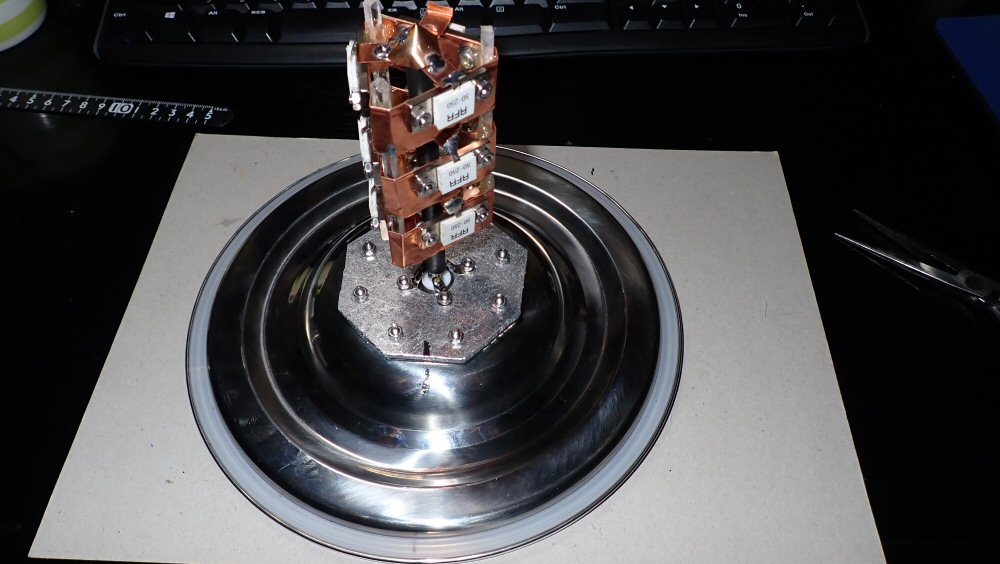

カンカンの蓋に取り付けた。
抵抗ブロックの一番上の△帽子みたいなのは、ここでオイルを分散させて流れを良くする
ちょっとした工夫、どれほどの効果があるかは知らんけど。

　

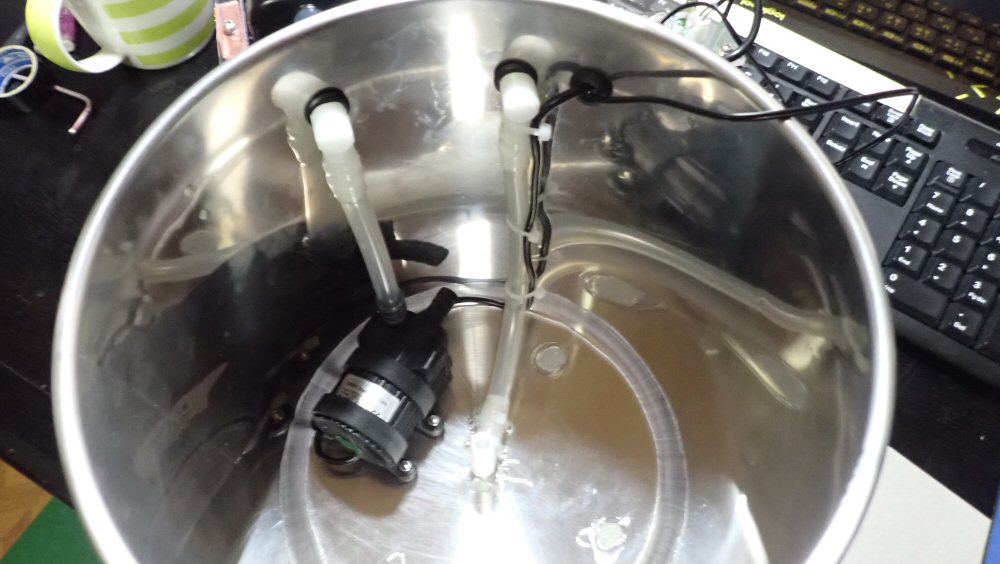

缶の中身、ポンプは1K6/Wのときの約２倍の容量にした。
底から吸って上へ行ってラジエータを通って、また底へいって底の中心から上に吹き上げる

　

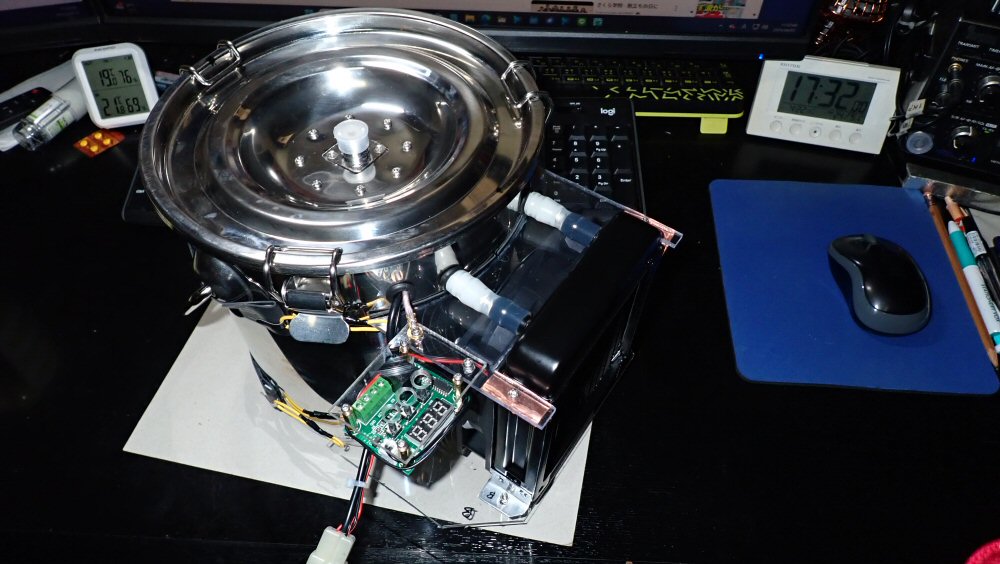

ラジエータ周り、温度計も余ってたので付けておいた。

　

ここからが難儀でした。
中に入れる油ですが、1K6/Wの時に使ったシリコンオイルは流石に高いので、安価なもの

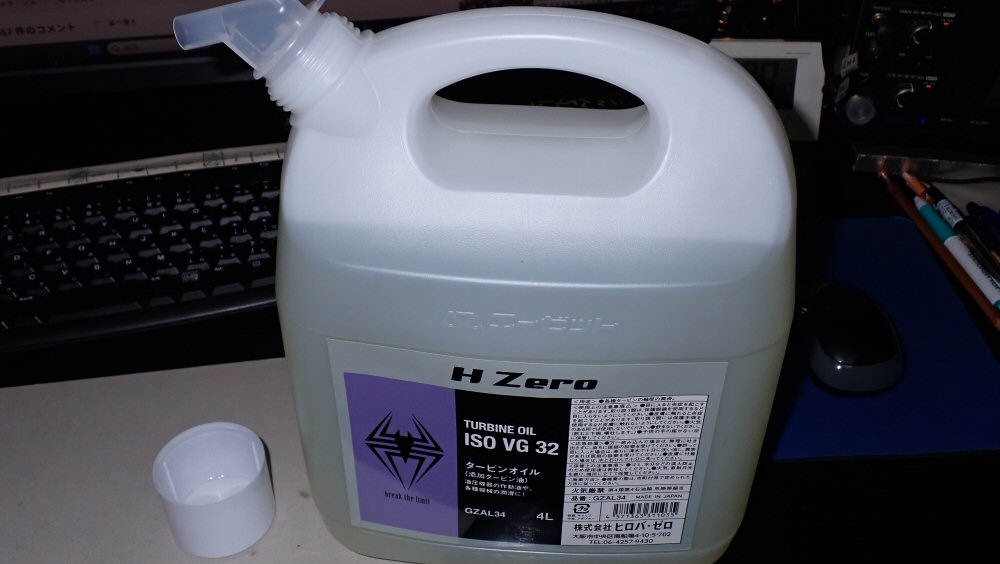

はないかと密林で探したらこんなのがありました。

ラベルの ISO VG 32というのが粘度規格だそうで、これぐらいで行けるかなぁと安易に
考えてましたが、、、

まず、水道水でやるとこんなに勢い良く吹き上げてくれました。
それがこのVG32では、

こんなひょろひょろ、全然あかんやん、ということで

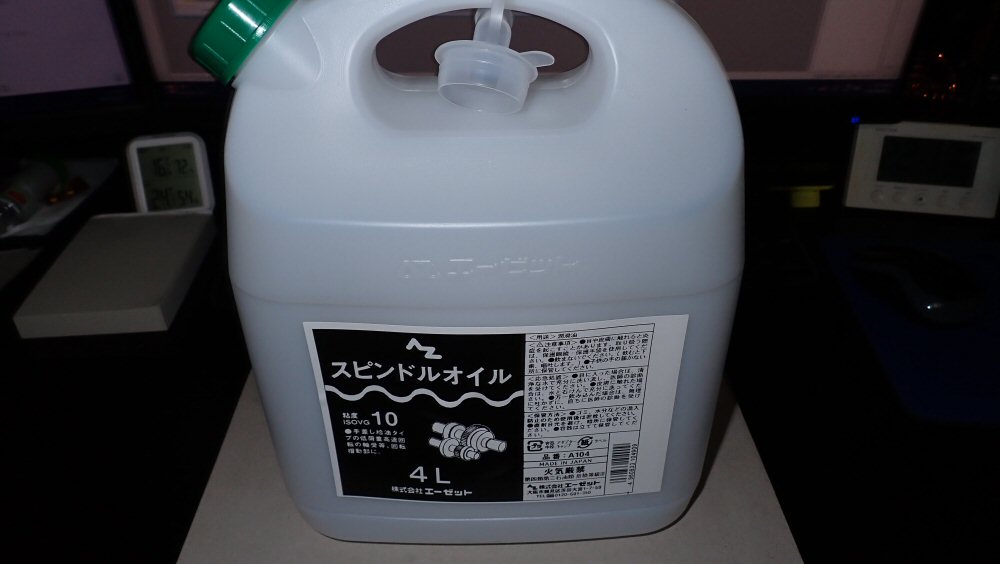

VG10というこんなのを見つけました。32よりは高いんやけど。

これなら大丈夫そうです。
最初にケチったおかげで返って高く付いてしまった。それでもシリコンよりは安いですが。

　
　おまけ、

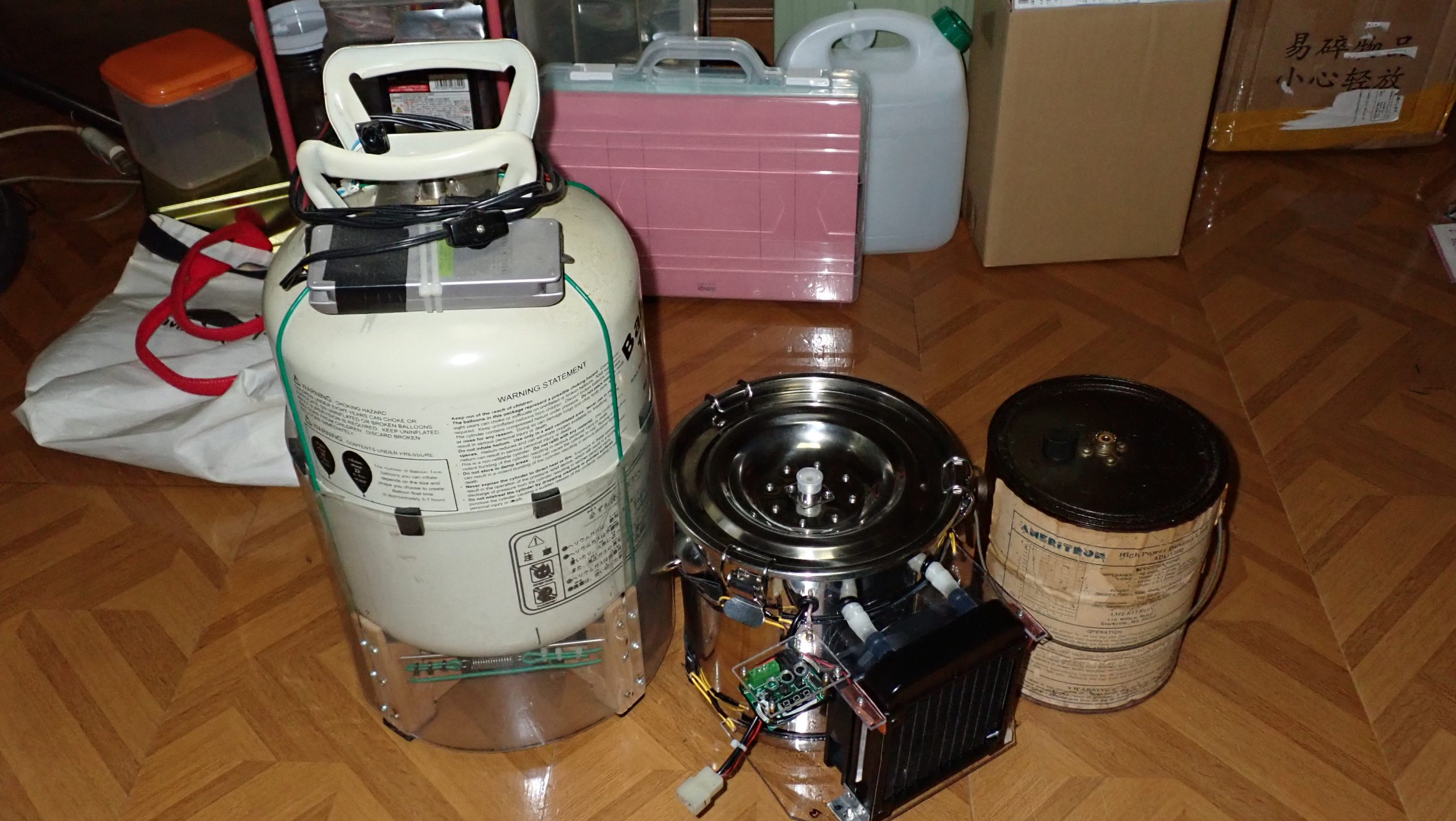

これが歴代ダミーロード
　右が大昔AMERITRONで仕入れたやつ、ペラペラのカンカンで表面はさびさびで真っ黒
でもよく活躍してくれました。

　左は何年か前に作ったやつで中にはエンジンオイルが８Lほど入ってて一応下からファンで
送風できるようにしてあるが煩いだけで殆ど冷えません、しかも重い、これら両者ともオイ
ルの上の方だけがアチチになります。デカけりゃええというもんやあらへん典型！

　で、真ん中が今回作ったやつ、重さ大きさも手ごろオイルはまんべんなく温もります。
1kw投入してみましたが30秒ぐらいはへっちゃらでした、それ以上でも多分大丈夫
アンプの方が心配。

　

忘れてました。SWR特性ですが、

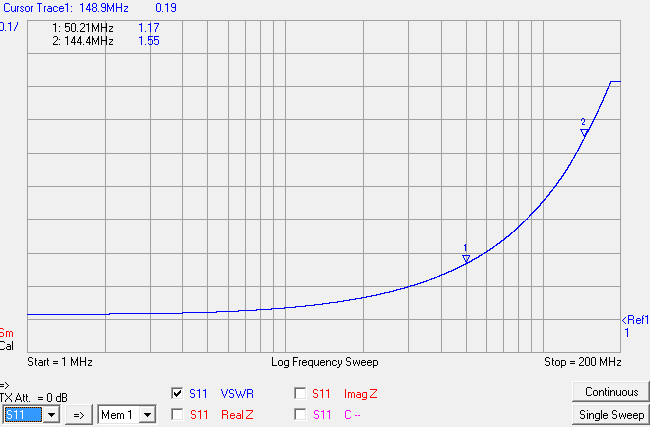

オイルなしがこんな感じ

　

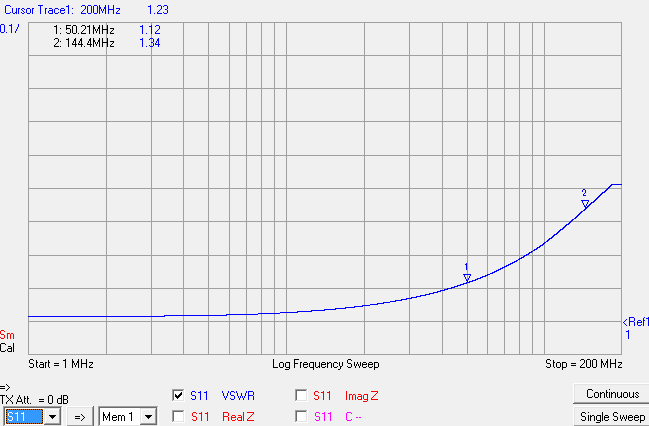

オイルありでは、

オイルありの方がいい結果になった、144MHzぐらいまでは何とか使えそうです。
ほな、
