こちらの続きです。
発注してた基板があがってきたので動作確認のために１台仮組してみた。
基板は相変わらず安価ですねぇ
写真があまり綺麗じゃないですが、、、手抜き！
Kenwood(Yaesuも)の場合はCAT用にRS-232Cのケーブルが必要なのでこちらも作った（左）

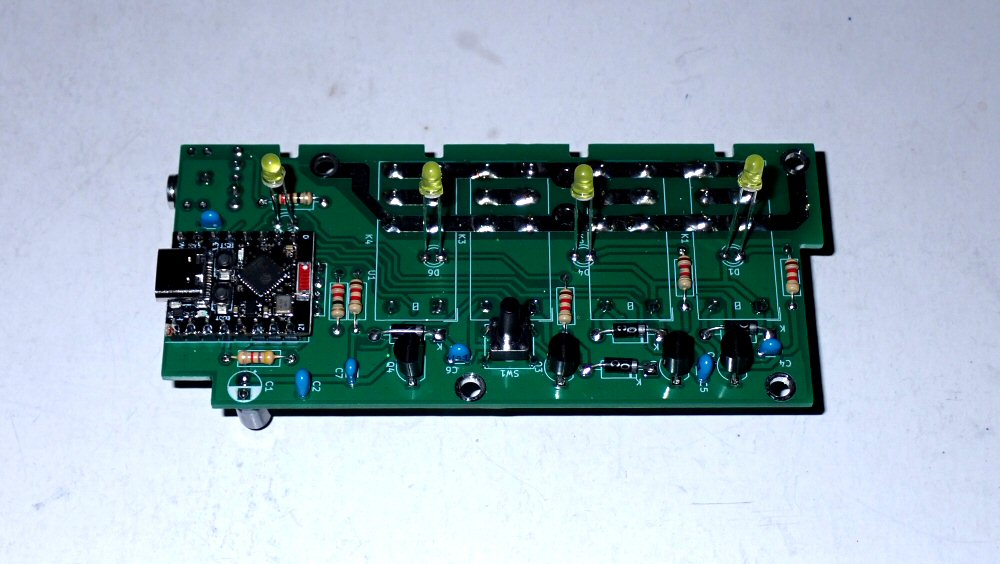

左の小さい基板ユニットが、ESP32-C3 Super miniというやつです。
Bluetooth(Classic)対応は不要なのでこれで十分事足ります、これでも十分すぎるぐらい。
このユニット、小柄ながらWiFiもbluetooth(BLE)にも対応してる優れものです。

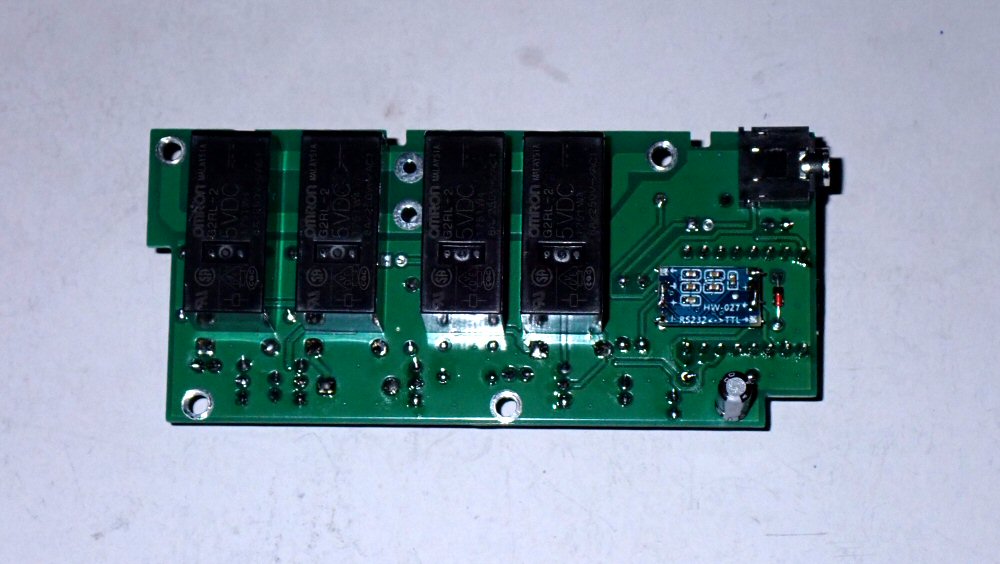

裏側です。右の小さい基板は、CAT通信用の、RS-232C <> TTL レベル変換基板です。
MAX3232というICが裏側に乗っかってます。こんなのがポチするだけで入手できるので
すから便利な世の中です。
ほんで、TS-480で動作確認したところ思惑どおり動いているようです。
最終配線をしてパネルシールを貼ると一応完成です。
Yaesuバージョンはプログラムを書き換えるだけで対応できるはずですが、
動作確認用のRIGがないのでどーもやる気になりません。おいおいという事で。
ほな、
