こちらで災害対策として停電時のONUバックアップアップ電源を構築したが、
丸１日置いて朝PCの電源を入れると、おや、ネットが繋がってないぞ！！！
もしかして壊れた？と思いONUの電源をチェックしてみると何と６Vぐらいしか
ないではないか、どーいう事！？
ネットでAZチャージャーの機能を調べてみると保護機能として、満充電になると
チャージを停止し電圧が低下しても停止したままだと、そらアカンわ。
どーしたものかと寝ながら思案して一応の対策を考えてみた。これがベストな
対策かどうかは怪しいがチャージャーの詳細回路など不明なため安全策をとった

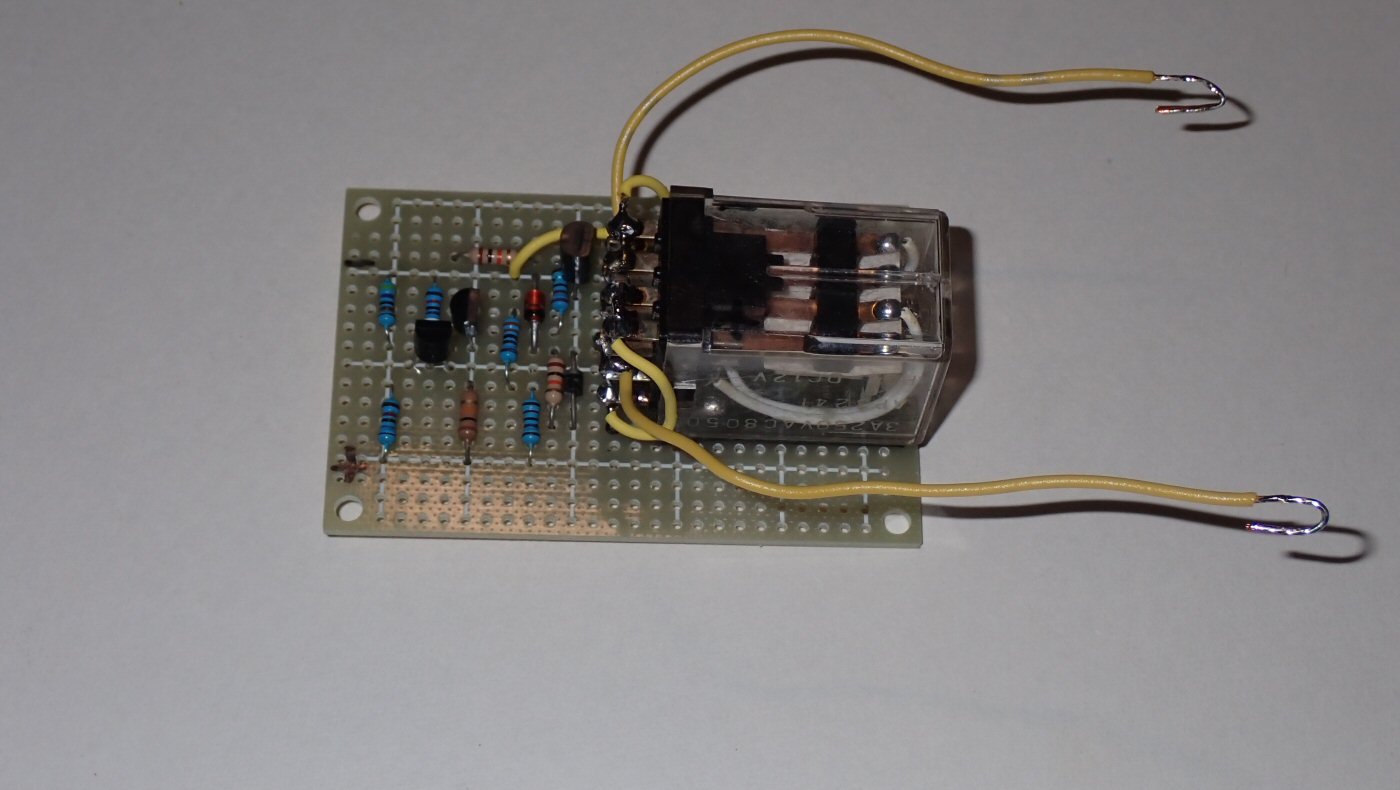

つもり。何はともあれこんな基板を追加した。

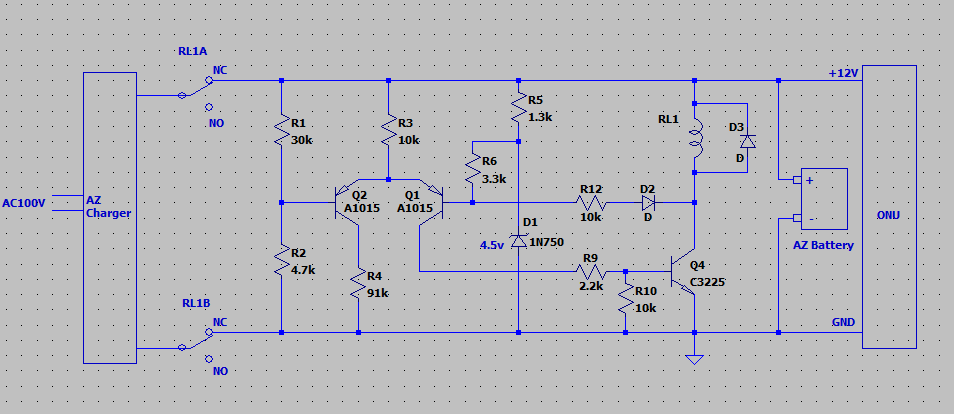

これの機能はゴニョニョ説明するよりこれを見た方が早いかな
回路は苦手という方もいてはるかもで、一応簡単に説明すると
・チャージャーはリレー経由で接続する。リレーOFFで接続状態
・充電を開始して13Vまで上昇するとリレーがONしてチャージャーの接続を切る
・負荷電流によりバッテリーの電圧が10.6Vまで低下するとリレーがOFFし
チャージを再開する、これだけ。
満充電は14vぐらいで検出するようなので永遠に満充電を検出しないという訳
ただしバッテリー電圧は10.6V～13Vを行ったり来たり、でその都度リレーがON/OFF
する、周期はだいたい1時間ぐらいかな、リレーの耐久性は大丈夫か？です。
あとこの回路の工夫点としてはTrのVbeの温度特性をキャンセルしてリレーon/offの
閾値の温度特性をできるだけ小さくした（つもり）
ドライヤーとスプレーでざっと温度特性を見たら0.2vぐらいは変動してたかな、
あり合わせの部品を使い妥協したところもあり、特にツェナーダイオード5.6Vがなかった
ので4.5Vを使った。まーその辺で勘弁してやる事にした。

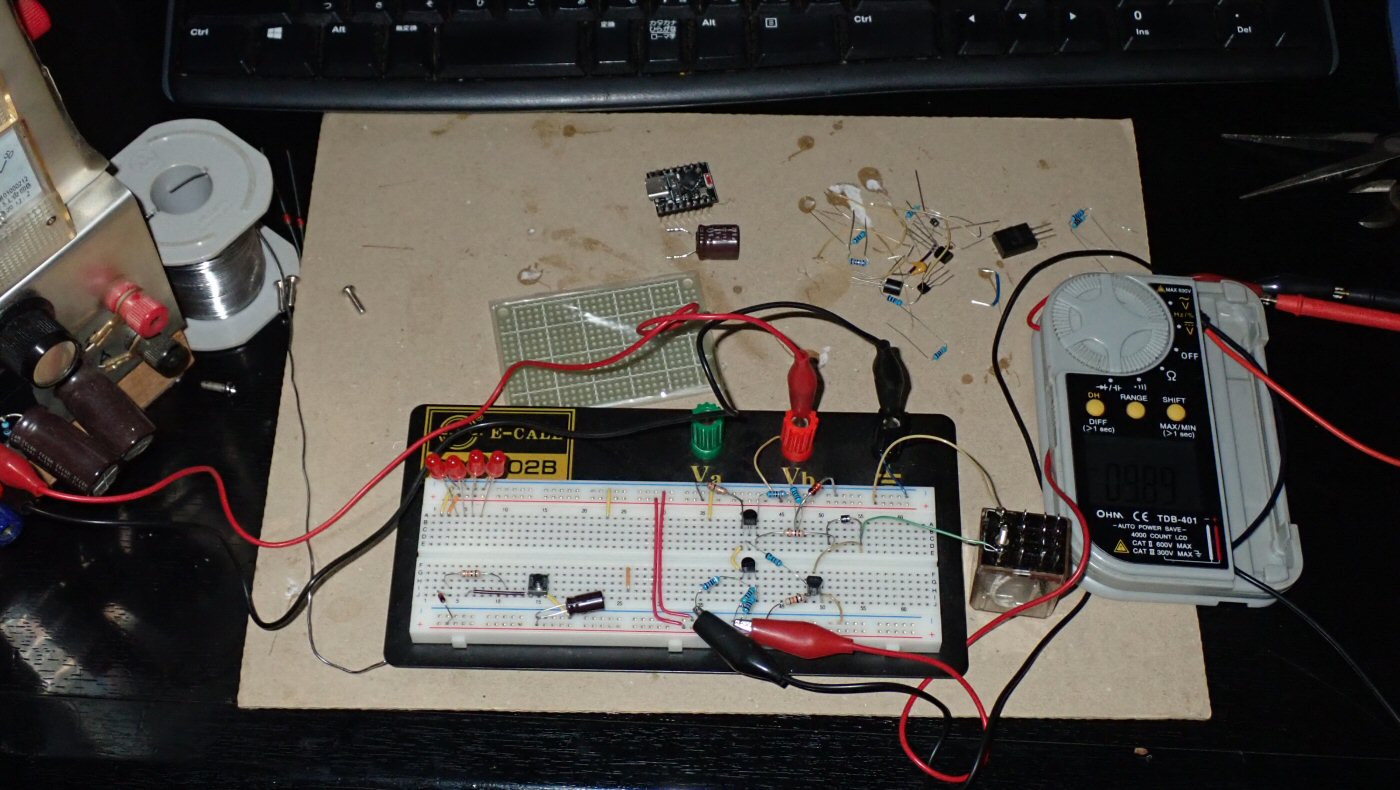

下記はブレッドボードで動作確認中の様子。
これでまたしばらく様子を見ます。
ほな、
